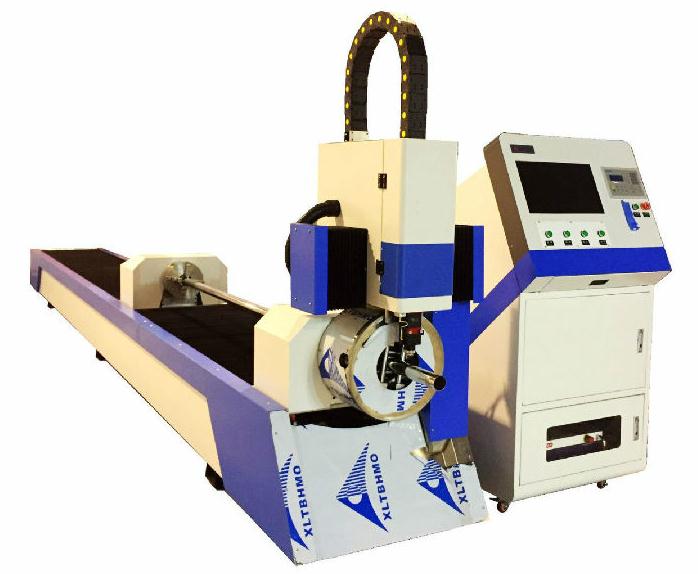

产品名称:
方管数控切割机型号:
YC-XGX
产品摘要:
知名品牌相贯切割机厂家,提供数控方管切割机-钢管/方管/圆管/槽钢/角铁/工字钢/H型钢/矩形管数控相贯线切割设备-方管数控切割下料设备-数控方管切割设备-方管等离子切割机-方管相贯线切割机-方管数控相贯线切割机-数控方管切割机价格等相贯线切割设备。
- 产品描述
知名品牌相贯切割机厂家,提供数控方管切割机-钢管/方管/圆管/槽钢/角铁/工字钢/H型钢/矩形管数控相贯线切割设备-方管数控切割下料设备-数控方管切割设备-方管等离子切割机-方管相贯线切割机-方管数控相贯线切割机-数控方管切割机价格等相贯线切割设备。本设备采用数字化控制，设备控制轴数有二至六轴等不同机型，可按用户需求配置；本机除了系统自带强大编程功能之外，还可以与其他专业建筑结构设计软件结合，实现CAD/CAM功能?；鹧媲懈羁刹捎醚跗?燃气模式，燃气采用乙炔、丙烷、液化气等，切割厚度范围广；等离子切割采用压缩空气，速度快，效率高。
编号
项 目
参 数
1
切割方管、圆管
方管200*200mm；圆管300mm；还可加工槽钢/角铁
2
切割方式
等离子
3
等离子切割管壁厚度
1～10mm(可?。?nbsp;
4
有效切割工件长度
6000mm（可选12000mm）
5
切割速度
100～2500mm/min
6
移动速度
100～6000mm/min
7
轴数及运动范围
X轴：卡盘箱推送管件水平移动轴行程12000mm
Y轴：割炬径向移动轴行程200mm
Z轴：割炬上升下降轴行程200mm
C轴：卡盘带管件旋转轴360°自由回转
C1轴：辅助支撑从动卡盘轴360°自由回转
A轴：仿形、弧压检测上升下降行程200mm
8
切割长度精度
±2mm
9
切割精度执行标准
按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB
10
卡盘性质
手动或气动2爪联动自定心
11
等离子电源
根据切割要求
12
辅助支撑
1组
13
待割管重量
≦3000Kg
数控方管相贯线切管机前卡盘
全行程夹持，不需要跟换卡爪；轴承座一体式安装减速机和电机，强度高，稳定性强；齿轮内置、防尘好，磨齿精度高、噪声小 。 满足圆管、方管、矩形管、扁管、工字钢、槽钢、U型管等各类异型管材的切割。
1.320全行程 在15-320mm夹持范围内，无需更换卡爪位置，便捷自动化.
2.一体式轴承座传动精度高、稳定性强。
3.转动部分采用轻量化优化设计，在保证强度的前提下尽可能的减轻转动惯量，提高产品的响应速度。
4.齿轮经过磨削及修缘处理，分度精度高，转动噪音??；
5.主轴有通孔，可以后接通风或吸尘装置
6.优化设计的同步机构，保证合理范围内夹持力不变；du特的加工及热处理工艺，保证同步机构具有定心精度高、夹持力大、使用寿命长、可靠性高等特点；
数控方管切管机后卡盘
四爪自定心卡盘（前后锁通用）
1.直口连接
2.标配一体式正反爪各一组
3.高精度重复夹持

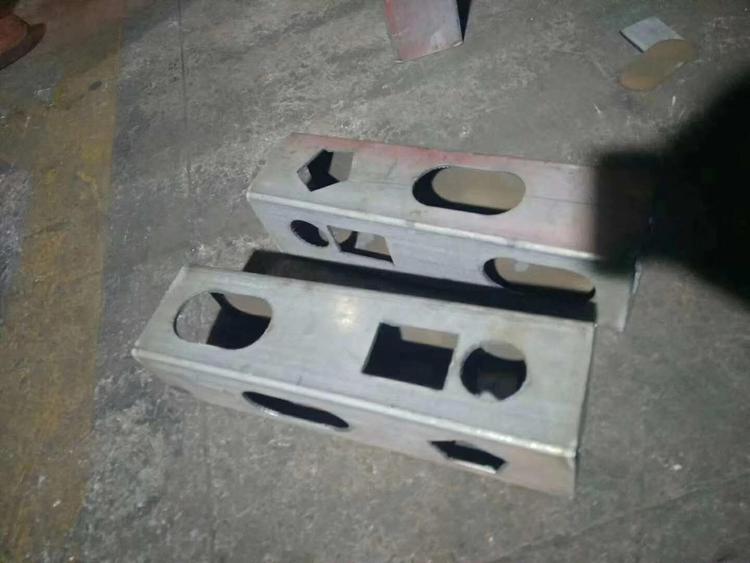

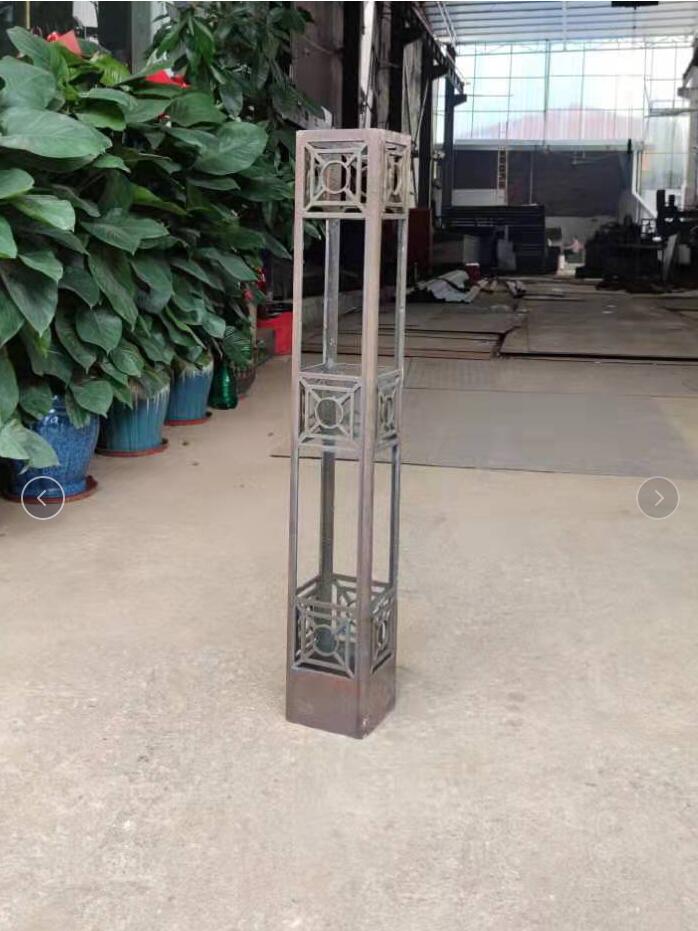

切割样品：
