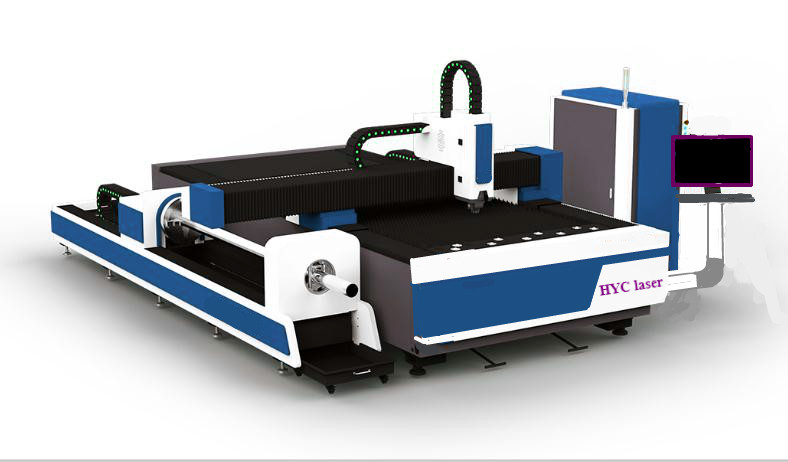

YC-GB3015板管一体光纤激光切割机又名板管一体激光切割机采用了集方管、圆管、扁圆管、平面切割为一体的管板两用激光切割机，支持金属板材与各种口径类型的管材切割。多功能，实用性强，带有精密刻度的马鞍形管材支撑架，可确保切割6米长的管材不变形，是一款厂家推荐的管板两用光纤激光切割机.

  YC-GB3015管板两用光纤激光切割机功能特点：

    ■集方管、圆管、扁圆管、平面切割为一体的光纤激光切割机，多功能，实用性强

    ■龙门双驱动，采用德国齿轮齿条传动结构，优良的切割性能及稳定性

    ■自定心式夹具系统确保稳定的管材输送过程，从而保证高精度、高质量的加工产品

    ■精准的加工尺寸、可代替多道传统加工设备如锯切、打孔等

    ■带有精密刻度的马鞍形管材支撑架，可确保切割6米长的管材不变形

性能指标参数

YC-GB3015管板一体光纤激光切割机产品应用：

适用材料：

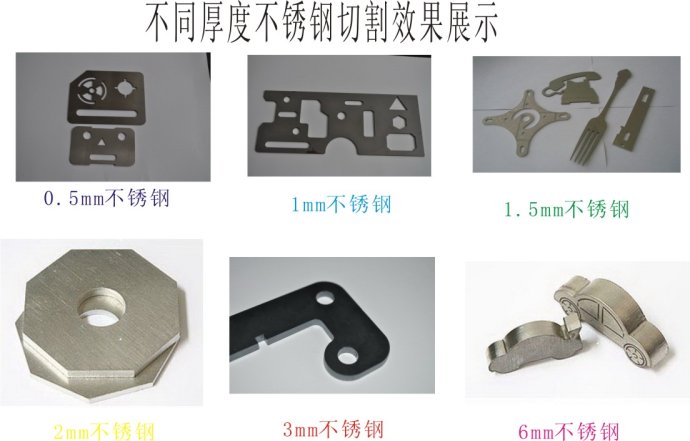

   主要用于切割碳钢、不锈钢、铝合金、钛合金、镀锌板、镀铝锌板、黄铜、紫铜等多种金属材料的快速切割。

行业应用：

  应用行业：  钣金制造、体育器材、健身器材、粮食机械、纺织机械、工程机械、机车制造、农林机械、电梯制造厨具制造、通风管道、装饰广告、激光对外加工服务等各种机械制造加工行业。

光纤激光切割机主机

   机床主机由床身、横梁、Z 轴装置、操作控制部分，气路水路等部分组成。
（1） 床身部分:
   床身采用整体焊接结构，经退火消除内应力后进行粗加工，经过二次振动时效处理后精加工而成，较好地解决了因焊接及加工而产生的应力，从而大大地提高了机床的稳定性，X、Y、Z 轴均采用日本进口伺服电机，配备高刚性精密减速机及高精度滚珠丝杆、高精度斜齿轮齿条、高精度直线导轨等高效传动机构，有效地保证了传动的精度；机床配有自动润滑装置，切割区域设有除尘排烟装置，切割区底部装有废料车，可定期拉出清理废料。

（2）横梁部分:

   横梁采用轻量化铸造结构，经退火消除内应力后进行粗加工，经过二次振动时效处理后精加工而成，较好地解决了因铸造及加工而产生的应力，从而大大地提高了机床的稳定性。

（3）Z轴上下装置:
   Z轴上下装置就是实现切割头的上下运动。Z轴装置中的电容传感器检测出切割嘴到板材表面的距离后，将信号反馈到控制系统，然后由控制系统控制Z轴电机驱动切割头上下运动，从而控制了切割嘴与板材的距离不变，有效地保证切割质量。

（4）气路及水路系统:
   YC-GQ3015光纤激光切割机的气路有两部分，一部分为提供给切割头的切割气体，可以使用清洁干燥的压缩空气、高纯氧气和高纯氮气。另一部分为设备运动辅助气体，全部都是清洁干燥的压缩空气。
   切割气体分为三种气体：氮气、氧气和空气，并且这三种气体可以通过人工自由选择。工作台中的辅助气体直接驱动气缸，利用除尘风机的高效洗尘能力实现除烟除尘。
   水路系统主要包括两部分：一部分是冷却水从冷水机组出来后，一路进入激光器，制冷空调循环后回到冷水机。一路进入激光切割头部分循环后回到冷水机。

切割头与随动部分

   切割头部分采用进口光纤激光专用切割头与电容非接触式的高度自动跟踪系统。根据光纤激光的物理特性，该切割头标配的5寸焦距的透镜可以用于不同厚度的板材切割，免去更换不同聚焦镜的麻烦。也可根据客户板材需求更换合适的透镜。

全功能PC系统
   YC-3015光纤激光切割机采用PC控制系统，该系统基于Windows中英文操作界面，具有高可靠性、高性能、和网络化等特点，性价比高，操作简易，使用方便。

   优越性能：

   ?？榛峁?br/>    集成化、智能化
   高速度、高精度
   人机界面
   全面诊断功能，快速查找故障
   拥有华宇诚激光专家切割工艺参数库，并且备有人性化的专家库参数界面，可在界面中实时修改激光切割工艺参数。
   以太网通讯接口可以与计算机直接通讯，传输零件程序文件。
   具有状态显示和当前位置的显示功能。
   硬盘存储空间500G，可直接从硬盘上调用加工程序，不受系统内存限制。
   远程诊断功能，数字化伺服系统。19″彩色液晶显示器。

操作系统优势：
   板材表面高度跟踪控制（随动功能）
   回退功能
   断点返回功能
   蛙跳功能
   共边切割等功能
