产品名称:
数控火焰多头直条切割机型号:
YCZT丨HGZ-4000丨CNC-CG4000丨GS/Z
产品摘要:
HGZ-4000数控火焰多头直条切割机,又称CNC-CG4000C多头直条数控火焰切割机，武汉华宇诚GS/Z系列数控/多头直条切割机，H钢构数控直条分条机,H型钢钢结构数控火焰切割机,咨询热线：18986290037
- 产品描述
产品介绍： YCZT-4000数控火焰多头直条切割机（H型钢数控切割机）
多头直条数控火焰切割机是一种将电脑控制、精密机械及氧气—乙炔燃气切割三者相结合的高效热切割自动化设备其数控割炬可以切割任意形状的板材。在门架的的另一侧安装有多把割炬，可用来切割多个钢板直条，切割时钢板同时受热并冷却，从根本上消除了旁弯现象。
切割材料种类：碳钢板
数控切割厚度：6-200mm（常规），特殊厚度可定制，较大切割厚度可达600mm
直条切割厚度：6-50mm（常规），特殊厚度可定制，较大切割厚度可达100mm
机床轨道宽度：2500mm-10000mm（按需定制）
有效切割宽度：1500-9000mm（按需定制）
机床轨道长度：长度不受限制，按需定制
有效切割长度：机床轨道长度减去2000mm
伺服驱动电机：日本松下/日本安川 交流伺服双边驱动
选 配：可与等离子切割机组和安装在一台机床上
产品型号/价格：YCZT-4000数控火焰多头直条切割机（￥：面议）

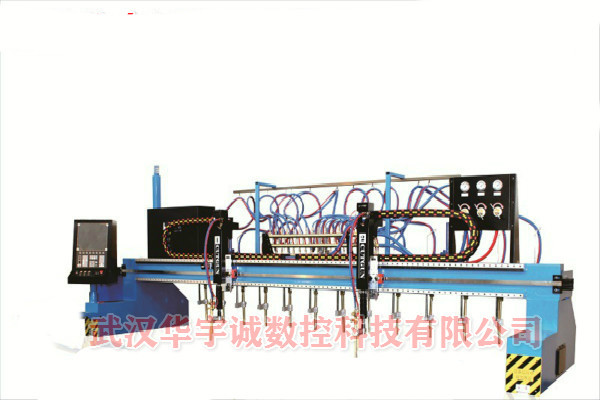

外形如图所示。该型切割机为龙门式结构，控制系统采用新研发数控切割机专用系统（17吋彩色屏幕），该型切割机横向跨度有3m、4m、5m、6m等多种规格，均采用双边驱动，可根据用户要求配置多把割炬，可配置成异型切割和抽条切割两用。大大提高了生产效率，减少了分条时的热变形.
数控与直条两用
当需要把一块钢板切割成若干个直条时候，可以在数控切割机上配以直条割炬，能一次性把钢板切割成多个直条，有效的提高切割效率，并且能使切割时直条两侧受热均匀，避免产生较大的热变形。基本配置
1、主机规格
4000mm
2、导轨长度
14000mm
3、数控火焰单割炬
2组（一主一副）
4、自动点火
1套
5、气路管带装置
1套
6、纵向驱动方式
交流步进电机,齿轮齿条，或选配进口伺服电机
7、管路传动方式
横向拖链、纵向挂架
8、火焰切割机气体
氧、乙炔（或氧、丙烷）
9、等离子切割机
选配
10、数控切割机系统
武汉华宇诚数控
11、直条割矩
2-11把（选配）
12、驱动系统/电机
国产步进或选配进口伺服
切割范围
1、有效切割宽度
3200mm
2、有效切割长度
12500mm
切割指标
3、数控火焰切割机厚度
6-200mm
4、穿孔切割厚度
≤80mm
机器性能
5、割炬升降距离
150-230mm
6、整机运行速度
0-3500mm/min
7、切割误差
≤±0.5mm
机床参数：
序号
项目名称
基本配置
高配配置
1
主机机型
双边驱动
双边驱动
2
龙门机架
矩形方管回火喷砂
拼焊后回火喷砂
3
数控系统
上海方菱数控系统
上海方菱/进口系统
4
火焰割炬
无锡翔征
美资捷锐
5
电磁阀
CEME
CEME
6
伺服电机
国产步进
日本松下
8
减速机
苏州汉弗瑞
日本新宝
9
编程套料软件
武汉智格
选配国产或进口
10
纵、横向拖链
国产
韩国肯泰特
11
继电器
欧姆龙
欧姆龙
12
纵向导轨
U71Mn，24KG
U71Mn，38KG
13
等离子电源
国产/进口等离子电源
国产/进口等离子电源
数控直条火焰切割机是数控控制、精密机械传动和燃气切割结合的完美体现。是一种高效，高精度、高可靠性的热切割设备。其配置的机械装置和燃气联合动作，由电脑控制，可按照图纸要求以编程的方式切割出各种形状复杂的零件。并可选配本公司自行开发的CAD图形直接转换成为iSO代码的软件，免去了客户繁琐的编程工作。
数控火焰多头直条切割机主要应用与钢材市场切割下料、造船厂、钢结构生产制作单位等等，一般来说如果要求切三个直条，就必须用四把割炬进行切割，同理如果要切割N个直条，就必须配备N+1个割炬，这样就可以实现切割直条的同时也可以切割异型件。
