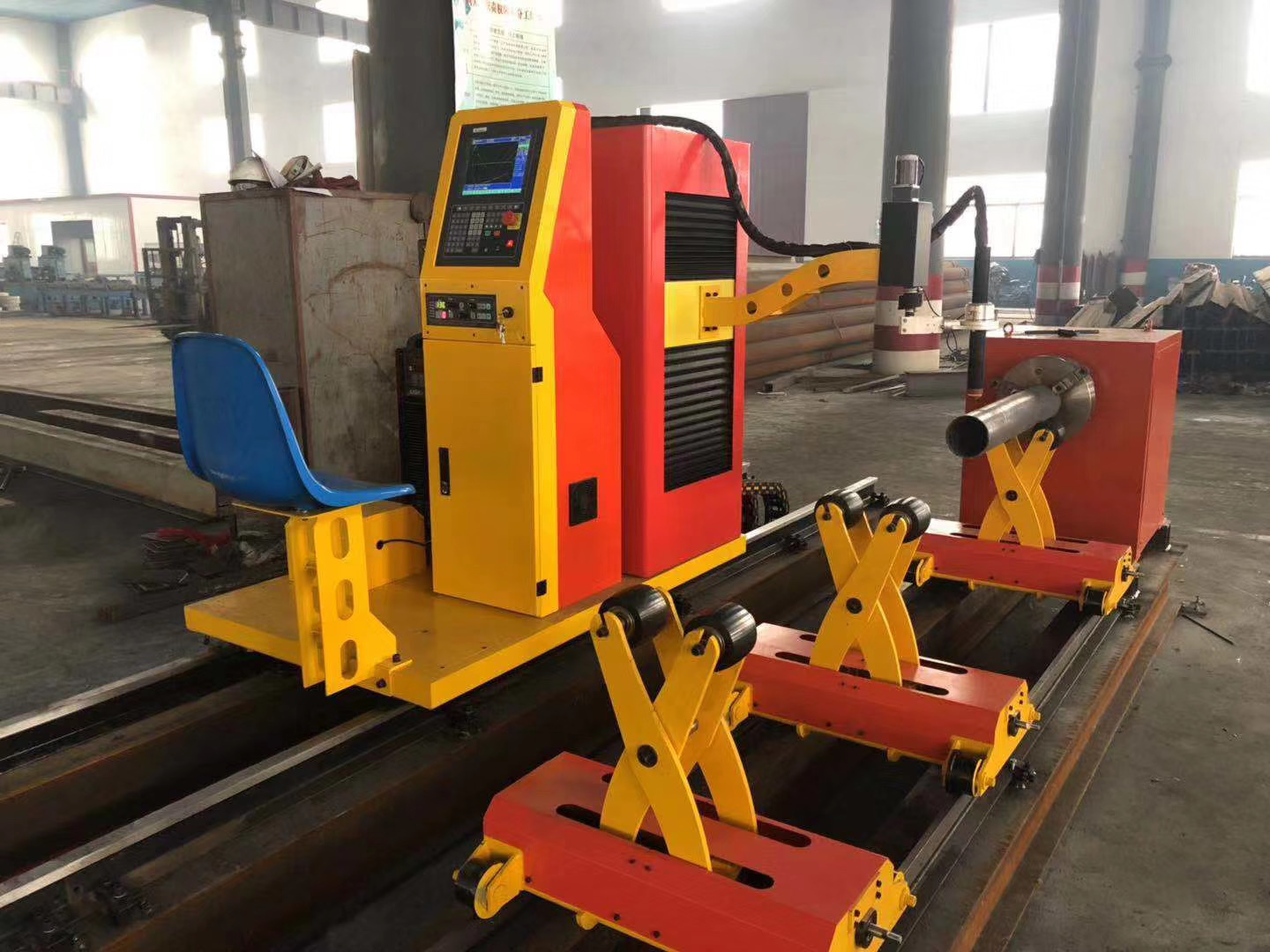

三轴二联相贯线切割机主要由工作台、动力卡盘和切割头等组成。工作台和动力卡盘采用了整体设计、通过机械整体加工，使得纵向导轨与动力卡盘的轴心线保持平行，这样大大地调高了机器的工作精度。

在工作台的侧面上、下安装有二根相互平行的直线导轨，导轨间安装精密齿条，通过移动体上的驱动系统带动齿轮转动，实现了纵向齿轮、齿条传动。动力卡盘通过伺服电机和同步带轮，带动卡盘旋转，由卡盘带动工件实现正、反向旋转。切割头是由双伺服电机进行控制，可以作轴向和径向偏摆。由系统控制这些运动轴的联动，实现管子相贯线的切割。

配置介绍

三轴二联数控相贯线切割机主要由工作台、动力卡盘和切割头等组成。工作台和动力卡盘采用了整体设计、通过机械整体加工，使得纵向导轨与动力卡盘的轴心线保持平行，这样大大地调高了机器的工作精度。在工作台的侧面上、下安装有二根相互平行的直线导轨，导轨间安装精密齿条，通过移动体上的驱动系统带动齿轮转动，实现了纵向齿轮、齿条传动。动力卡盘通过伺服电机和同步带轮，带动卡盘旋转，由卡盘带动工件实现正、反向旋转。切割头是由双伺服电机进行控制，可以作轴向和径向偏摆。由系统控制这些运动轴的联动，实现管子相贯线的切割。

性能特点

1、结构形式：轴（即管子转动轴和沿管子的轴向移动轴）联动，可切割各种相贯线形状断面，但不能切割任何坡口。

2、工作台（X轴）：工作台为整体框式结构、在工作台的侧面上、下安装有二根相互平行的直线导轨，导轨间安装精密齿条，通过移动体上的驱动系统带动齿轮转动，实现了纵向齿轮、齿条传动。

3、卡盘旋转装置（Y轴）：通过伺服电机＋减速箱带动整个传动系统，由卡盘带动工件正、反向旋转。

4、割炬座升降装置（Z轴）：由交流饲服电机经过精密减速机带动丝杆、滑灵传动，实现割炬座上、下运动。直线导向机构，保证了移动体在移动过程的平稳性。

5、驱动方式：国产步进驱动，可选配日本松下交流伺服驱动，整机更加平稳，速度变速范围更宽，加速时间更短；自主研发的3轴2联动相贯线编程软件，能很好的解决管子壁厚产生的干涉问题。

6、可配置国内外其它数控系统、进口驱动系统、气路系统等，实现各种高端配置方案。

7、切割厚度：碳钢1—12mm

切割样件
